在智能手表市場，三星是緊隨蘋果的又一大出貨巨頭，其智能手表目前已經更新到了第七代，最新的Galaxy Watch7各版本售價來到了2000元左右。充電頭網最近拿到了該系列的原裝磁吸無線充電器，并對這款產品進行了詳細拆解。

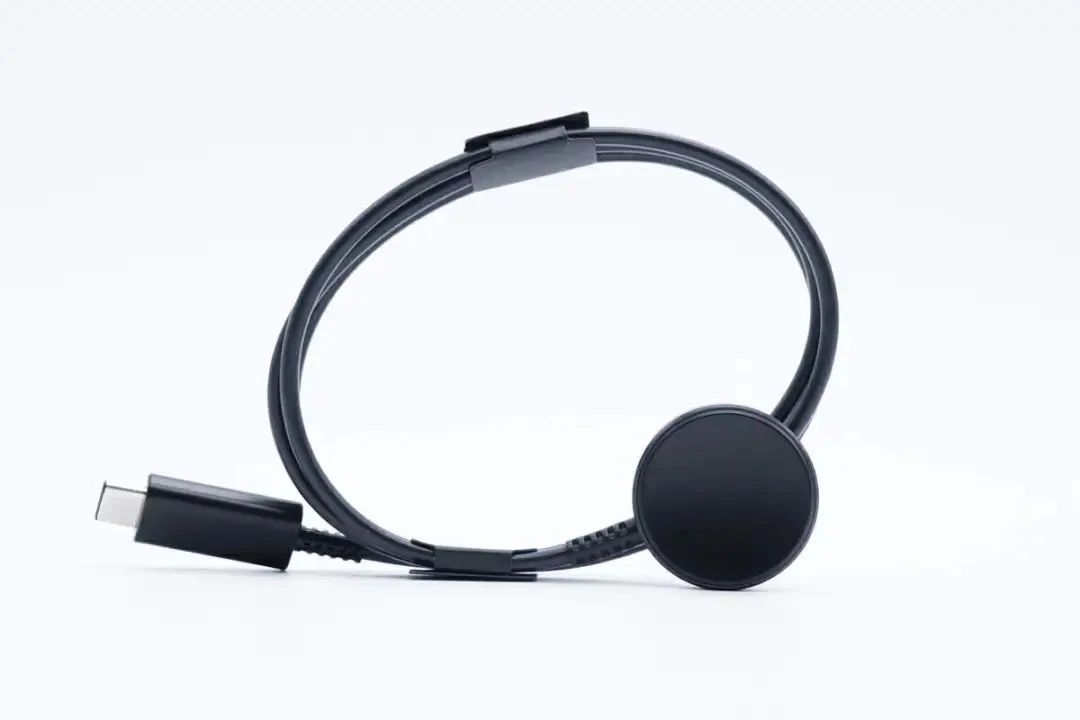

三星這款磁吸無線充電器通體黑色配色，自帶USB-C線纜，充電板為扁平圓板設計，為適配手表尺寸做得比較小。USB-C端子相對設計的比較長，外殼兩側弧面過渡，表面啞光處理，USB-C公頭金屬殼非一體成型，末端設有網尾抗彎折。充電板小巧扁平，機身頂面內凹設計，以更好適配三星Galaxy Watch7充電。

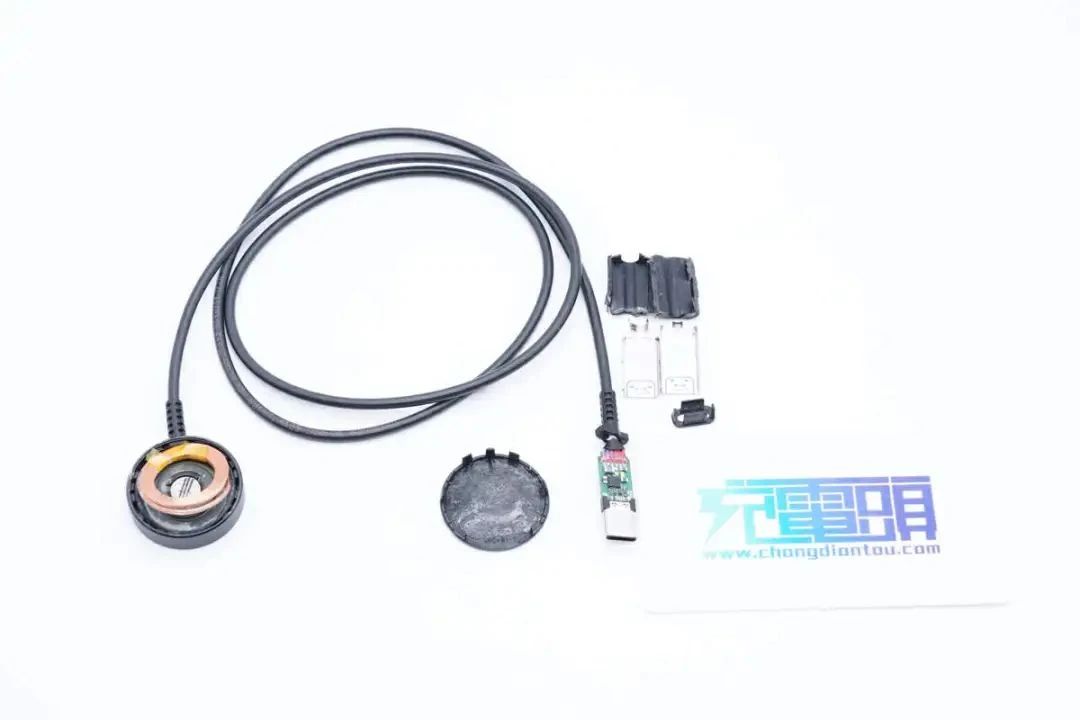

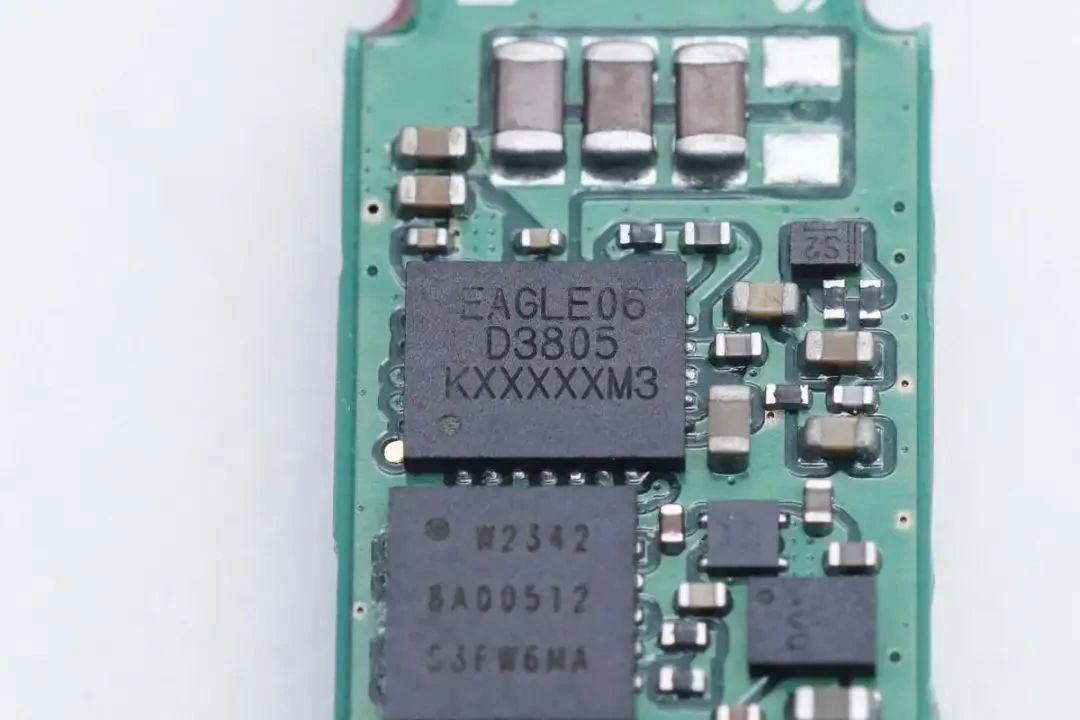

近日，充電頭網拆解三星Galaxy Watch7手表原裝磁吸無線充電器（點擊查看充電頭網完整版拆解報告）了解到，無線充電芯片采用了美芯晟MT5806，是一款高度集成、高性能的基于磁感應的無線充電發射芯片。
MT5806介紹
MT5806完全符合最新WPC Qi（V2.0）無線充電規范， 支持PD、UFCS、FCP、SCP、QC等多種有線快充協議，通過了PD和UFCS有線快充協議認證， 支持4-20V寬輸入電壓以及高達15W的輸出功率。
MT5806還集成了32位ARM-M0內核、4KB SRAM和32KB MTP，以及多種串行接口（I2C、UART等），提供強大的處理能力和編程空間。標準固件提供了參考應用程序，客戶可以輕松開發定制功能。
MT5806集成了獨立的高頻和低頻振蕩器，適用于低功耗和低成本應用。內部高頻PLL結合外部晶體設計，用于生成高精度時鐘和PWM信號。此外，芯片能夠提供靈活的死區控制和相位移位生成，以提高EMI性能。
MT5806支持過壓保護（OVP）、過流保護（OCP）、欠壓保護（UVP）和過溫保護（OTP）。此外，芯片還嵌入了動態功率限制（DPL）比較器，以防止IC在輸入功率無法滿足輸出功率需求時進入UVLO狀態。如果VDD電壓降至DPL閾值以下，芯片將相應降低輸出功率，以保護系統免受UVLO狀態的影響。MT5806采用FCQFN24L封裝。
美芯晟將繼續努力，不斷優化升級和創新產品，為客戶提供更多滿意的解決方案。
