美芯晟推出車規級三通道線性照明恒流芯片MTQ6013

  • 發布日期2024-06-03

  • 瀏覽量10136次

隨著汽車照明技術的發展，車燈從單一照明工具向智能化、交互式和安全性發展，成為汽車照明行業發展的新趨勢新需求。美芯晟最新推出支持PWM調光和Fault功能的車規級三通道線性照明恒流芯片MTQ6013，主要面對汽車日行燈、尾燈、轉向燈、剎車燈、前格柵燈、LOGO燈等應用。4255f0d1867a36f30124181fdb1e07f7.jpeg

MTQ6013是一款單顆車規級三通道線性照明恒流芯片，單通道輸出電流可達160mA，三通道并聯時可提供480mA的組合電流能力，滿足AEC-Q100標準、支持模擬調光和PWM調光、具有針對單顆LED短路的故障報錯功能、開路/短路和熱關斷故障的報錯功能。


產品特性

  • 獨立三通道線性電流驅動器：每通道電流高達160mA，并聯電流高達480mA

  • 寬輸入電壓范圍：5V~40V

  • 超低關斷電流：<10uA

  • 電流精度: 通道間電流精度±1.5%，片間電流精度±2.5%

  • 低壓降電壓：

        最大壓降400mV/通道@IOUT=60mA

           最大壓降900mV/通道@IOUT=150mA

  • 單通道獨立的PWM調光

  • 輸出電流上升/下降沿控制技術，無EMI問題

  • 芯片可適應緩慢輸入電壓dV/dt（0.5V/min）

  • 具備完善保護與故障報錯功能

  • 符合AEC-Q100認證


技術亮點

  • 完善保護與故障報錯功能

MTQ6013提供完整的診斷功能以滿足汽車級需求，擁有單顆LED短路故障報錯的FAULT_S引腳和用于報告開路、短路和熱關斷故障的FAULT引腳，雙故障引腳可滿足各種要求和應用條件的故障診斷需求，確保系統可靠穩定地工作。

  • 過溫管理功能

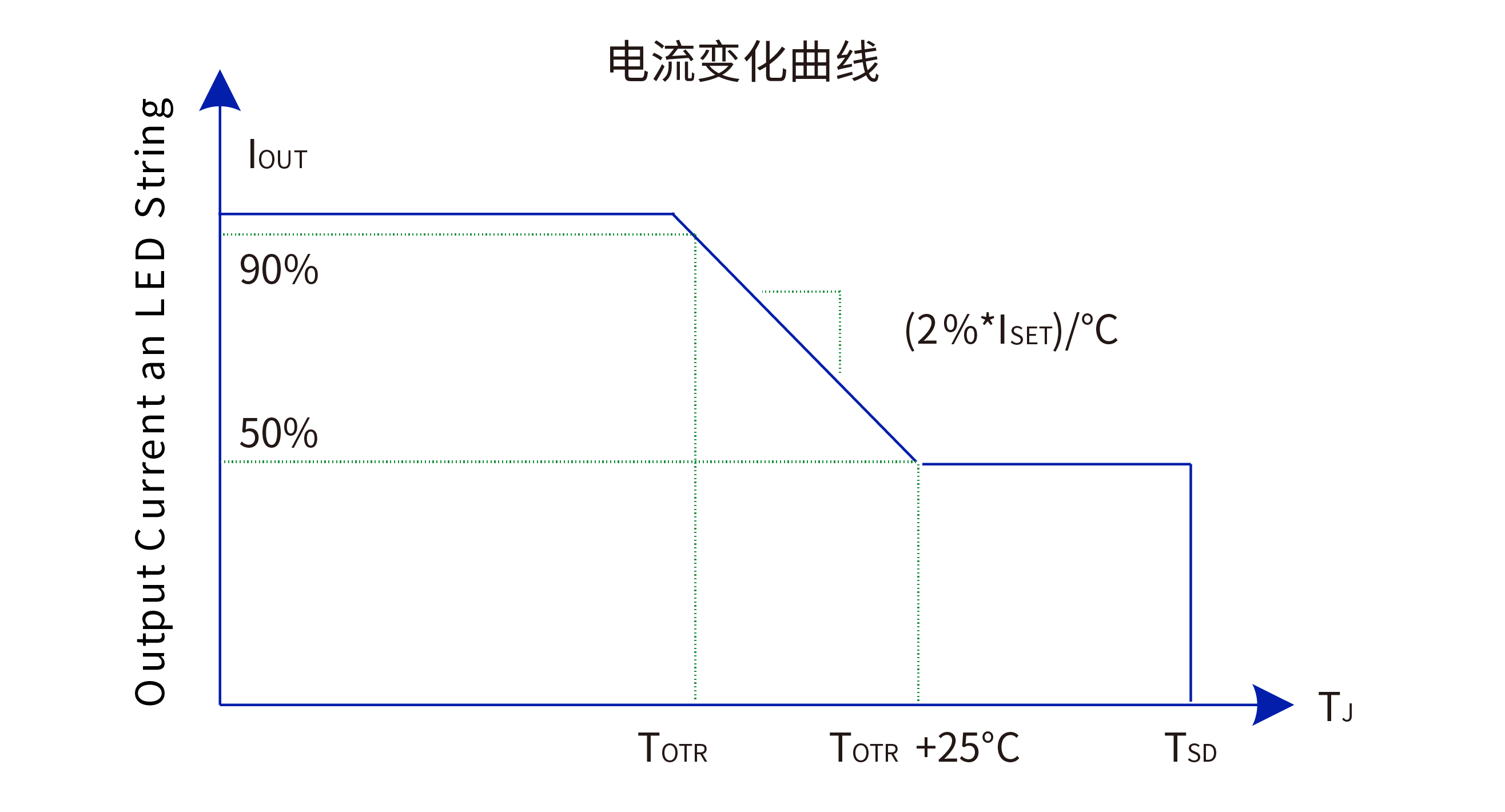

當芯片結溫達到過溫調節閾值TOTR 時，輸出電流以2%/°C*ISET 的速率下降，降為50%*ISET 后，輸出電流維持不變。如果芯片的結溫繼續升高到TSD，停止輸出直至結溫降至TSD-TSD_HYS (TYP)。


   ● 輸出開路檢測功能

當通道兩端的電壓（VIN–VIOUT<VOLP）時，觸發開路檢測功能。此時，若PWM占空比等于100%且開路持續時間大于2ms，或一個PWM高電平的時間超過2ms，或在PWM調光模式下連續7個PWM周期并且FAULT引腳懸空，芯片拉低FAULT引腳，保持故障通道的開路狀態并關閉其他通道輸出。當FAULT引腳由低變高后，非故障通道恢復正常狀態。當開路故障解除后，所有通道恢復正常。另外，如果單個IOUT引腳電壓接近或大于VIN，芯片也會觸發開路保護。


   ● 輸出短路檢測功能


芯片通過監測IOUT引腳電壓或VSNS引腳電壓實現短路檢測。以下兩種情況，芯片會觸發短路保護功能：

1、VIN>5V且VIOUT<VSCP，FAULT引腳拉低

2、VIN>9V，對應VSNS引腳電壓小于VVSNS， FAULT_S引腳拉低


   ● FAULT診斷

FAULT_S是用于單顆LED短路故障的故障檢測，FAULT用于一般故障，即短路、開路和過溫反饋。雙故障引腳可以滿足各種要求和應用條件的故障診斷需求。


FAULT引腳可連接到MCU用來進行故障報告。兩個報錯引腳內部均與漏極開路晶體管相連并弱上拉至內部基準電壓。在無MCU應用時，可以將多達15個芯片的FAULT和FAULT_S引腳連接在一起。當一個或多個設備出現錯誤時，相應的故障引腳及連接的故障總線電平拉低并關閉所有芯片輸出。


■ 輸出電流上升、下降無過沖,  卓越EMI特性

EMC測試結果

*本文提及的測試結果為實驗室條件下得出，實際產品視應用環境和批次差異，可能會存在不同，美芯晟科技保留最終解釋權。
